Dây chuyền sản xuất ren và mài chỉ cưa

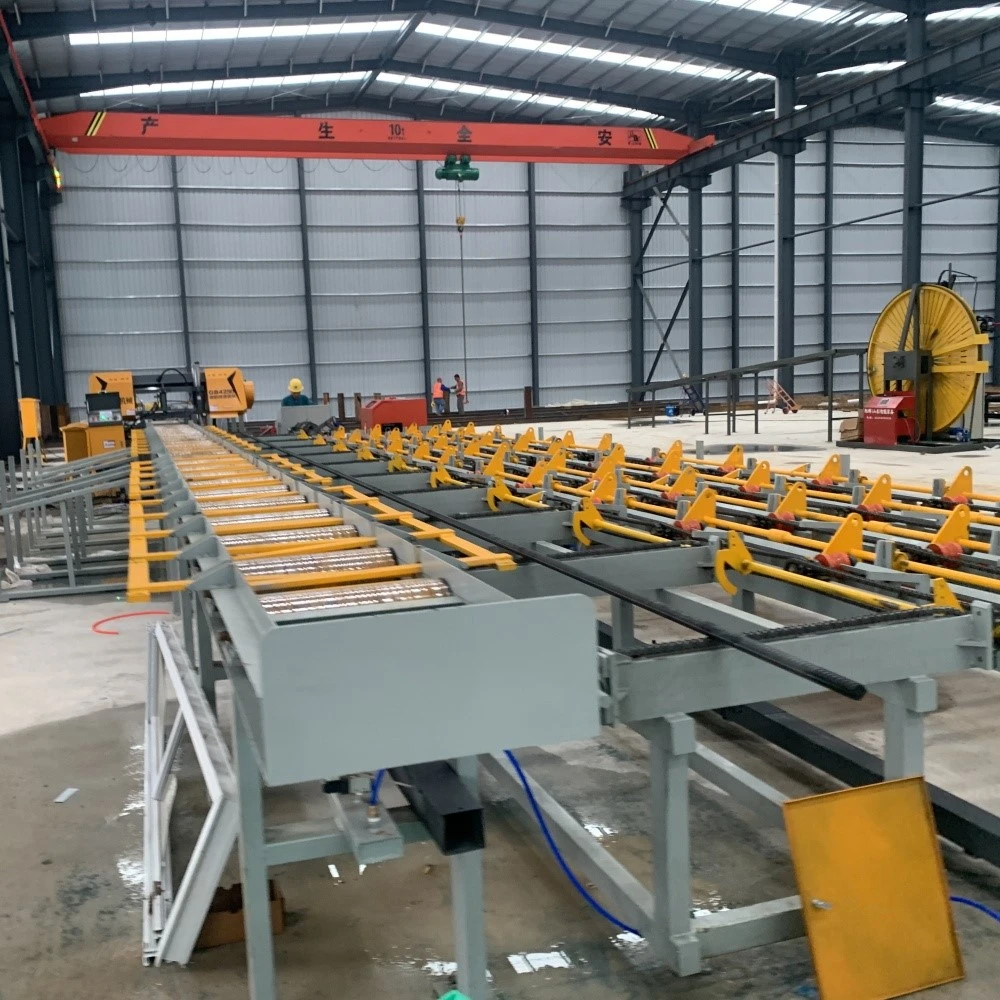

cácdây chuyền sản xuất cưa, ren và mài(còn được gọi là dây chuyền sản xuất ren thanh thép hoặc thiết bị gia công thanh thép tích hợp) là một hệ thống hoàn toàn tự động tích hợp chức năng cưa có chiều dài cố định-, ren ren, mài đầu và thu gom thành phẩm. Chức năng cốt lõi của nó là xử lý các thanh thép thẳng thành các bộ phận được tiêu chuẩn hóa với các đường ren chính xác thông qua hoạt động phối hợp của nhiều quy trình, giải quyết các điểm yếu về độ chính xác thấp, hiệu quả kém và các quy trình rời rạc trong quy trình xử lý thủ công truyền thống. Phạm vi xử lý bao gồm các thanh thép xây dựng phổ biến như HRB400 và HRB500 với đường kính từ 12mm đến 50mm. Độ chính xác của ren có thể đạt cấp 6H, tuân thủ tiêu chuẩn GB/T 1499.3-2010.


Dây chuyền sản xuất cưa, cắt ren và mài hoạt động thông qua một quy trình-vòng khép kín gồm "cấp – cưa – ren – mài – xả”. Hoạt động của nó dựa trên sự phối hợp chính xác của năm hệ thống chính: cơ khí, điện, thủy lực, cảm biến và điều khiển. Nguyên tắc kỹ thuật có thể được chia thành các giai đoạn chính sau:

• Hệ thống xây dựng cốt lõi


Dây chuyền sản xuất hiện đại bao gồm sáu mô-đun chức năng, với lỗi kết nối được kiểm soát trong phạm vi ±0,5mm.


Hệ thống cấp liệu và vận chuyển: Comprising an active feeding roller driven by a servo motor and a guide frame, equipped with a high-precision encoder (resolution 0.01mm), it delivers steel bars precisely according to preset lengths (500–12000mm). For extra-long steel bars (>12m), cần có đường lăn hỗ trợ phụ để chống lệch và biến dạng.

Hệ thống cưa chính xác: Sử dụng kẹp thủy lực và cắt lưỡi cưa hợp kim. Tốc độ lưỡi cưa được điều chỉnh thông qua hệ thống chuyển đổi tần số (500–1500 vòng/phút), phù hợp với đường kính thanh (ví dụ: φ25 ở tốc độ 80mm/phút, φ40 ở tốc độ 50mm/phút). Sai số thẳng đứng của vết cắt Nhỏ hơn hoặc bằng 0,3mm/m.

Hệ thống ren: Bao gồm cơ cấu cấp liệu tự động, trục ren và vòi có thể thay thế. Thông số kỹ thuật của taro (ví dụ: M16, M20) được chọn tự động dựa trên đường kính thanh. Tốc độ luồng đạt 200–400 vòng/phút, với độ đầy của cấu hình luồng Lớn hơn hoặc bằng 95%.

Hệ thống mài cuối: Bao gồm một đầu bánh mài và cơ cấu định vị. Nó thực hiện mài 360 độ trên các gờ và chớp ở các đầu thanh thép sau khi xâu chuỗi. Độ chính xác mài có thể điều chỉnh được (độ nhám bề mặt Ra Nhỏ hơn hoặc bằng 1,6μm), đảm bảo độ khít chặt khi các thanh được nối với nhau.

Hệ thống điều khiển thông minh: Dựa trên PLC với giao diện màn hình cảm ứng, có khả năng lưu trữ hơn 500 thông số xử lý (đường kính thanh, chiều dài, thông số ren, v.v.). Nó hỗ trợ tích hợp dữ liệu với hệ thống BIM và MES, cho phép tự động phân công nhiệm vụ và giám sát-thời gian thực.

Hệ thống thu gom thành phẩm: Sử dụng giá đỡ nghiêng để trượt tự nhiên và thu gom thành phẩm.


• Nguyên tắc làm việc và quy trình


Trình tự xử lý tuân theo logic "định vị chính xác – xử lý theo giai đoạn – phát hiện thời gian thực-" với mỗi bước được hỗ trợ bởi phản hồi của cảm biến:


Nhập và cấp thông số: Người vận hành nhập các thông số như đường kính thanh (ví dụ: φ32), chiều dài (ví dụ: 3000mm) và thông số ren (ví dụ: M28×3) thông qua màn hình cảm ứng. Hệ thống cấp liệu đưa thanh vào dây chuyền, trong khi khung dẫn hướng điều chỉnh độ thẳng (sai số Nhỏ hơn hoặc bằng 0,3 mm/m).

Đã sửa lỗi-Cưa chiều dài: Tại chiều dài đã đặt, kẹp thủy lực (lực kẹp Lớn hơn hoặc bằng 50MPa) giữ chặt thanh, đồng thời lưỡi cưa hợp kim cắt theo tốc độ đã lập trình. Hệ thống phun áp dụng chất làm mát trong quá trình cắt để giảm nhiệt độ lưỡi cắt và tạo bụi.

Tự động xâu chuỗi: Các phần cắt di chuyển đến trạm cắt ren. Chốt định vị cố định đầu thanh. Trục ren điều khiển vòi, trong khi các cảm biến giám sát mô-men xoắn theo thời gian thực. Đối với các loại thép cứng hơn (ví dụ HRB500E), tốc độ cấp liệu được điều chỉnh tự động.

mài cuối: Sau khi cắt ren phần thanh đi vào trạm mài. Đầu mài hoạt động ở áp suất đặt trước (0,2–0,5MPa) trong 3–8 giây. Sau đó, một cảm biến quang điện sẽ kiểm tra độ mịn.

Chuẩn bị trước{0}}công việc: Keep a 1.5m debris-free area around the equipment. Grounding resistance should not exceed 4Ω. Check saw blade wear (replace if >2mm) và mức nước làm mát (phải cao hơn vạch tối thiểu).

Cấm hoạt động: Không gia công các thanh thép nằm ngoài phạm vi đường kính định mức. Không chạy máy mà không có vỏ bảo vệ. Không chạm vào bảng điện bằng tay ướt. Nhân viên không-điều hành phải tránh xa.

Điều kiện đặc biệt: Khi xử lý thanh HRB500E, giảm 15% tốc độ ren. Trong môi trường lạnh, làm nóng hệ thống thủy lực trước 10 phút để tránh bị kẹt.

Ứng phó khẩn cấp: Trong trường hợp kẹt giấy, nhấn nút dừng khẩn cấp, cắt nguồn điện chính, sau đó dọn sạch vật liệu. Nếu lưỡi cưa bị gãy, hãy dừng ngay lập tức và chỉ thay thế nó sau khi đã ngừng quay hoàn toàn.

Kiểm tra hàng ngày: Kiểm tra độ mòn của trục nạp, áp suất dầu thủy lực, nồng độ chất làm mát và làm sạch giũa tại trạm cưa.

Bảo trì thường xuyên: Bôi trơn hàng tuần hiệu chuẩn xích truyền động và bộ mã hóa. Thay thế bộ lọc dầu thủy lực hàng tháng và kiểm tra vòi. Thay thế chất làm mát hàng quý và kiểm tra độ chảy của lưỡi cưa.

Quản lý cuộc sống dịch vụ: Duy trì một sổ cái về vật tư tiêu hao (lưỡi cưa ~5.000 lần cắt; vòi ~3.000 sợi). Dự trữ hàng tồn kho trước để tránh thời gian ngừng hoạt động.

Lưu trữ hồ sơ: Ghi lại quá trình sản xuất hàng ngày, tỷ lệ phế liệu, nguyên nhân lỗi và các dữ liệu khác để xây dựng kho lưu trữ toàn bộ vòng đời nhằm bảo trì và tối ưu hóa.
